一、前言

现在的处理器市场，还是非常精彩的，可以看到红蓝大战，性能、价格、市场都有一些很有意思的博弈。虽然在绝对的性能上，蓝厂貌似略胜一丝，但因为大小核的调度问题，在一些应用场景，不如全大核的红厂给力。

另外就是，红厂自知性能方面有些劣势，对自家的7000系处理器进行了官降，官降之后，

这个处理器的性价比直接就突显出来了。再加上在功耗、发热方面，红厂的7000系处理器是有优势的。再加上红厂一直以来都非常良心，一个插座用好多年，这次全新的AM5插座，肯定也能用好多年。

在这种情况下，或许入手一块比较不错的B650主板，也是一个非常不错的选择。就例如微星的B650M迫击炮WIFI主板，就是非常值得选购的。

二、微星B650M迫击炮WIFI主板 开箱

▼主板的包装还是熟悉的纸盒，入手很沉，感觉很扎实。

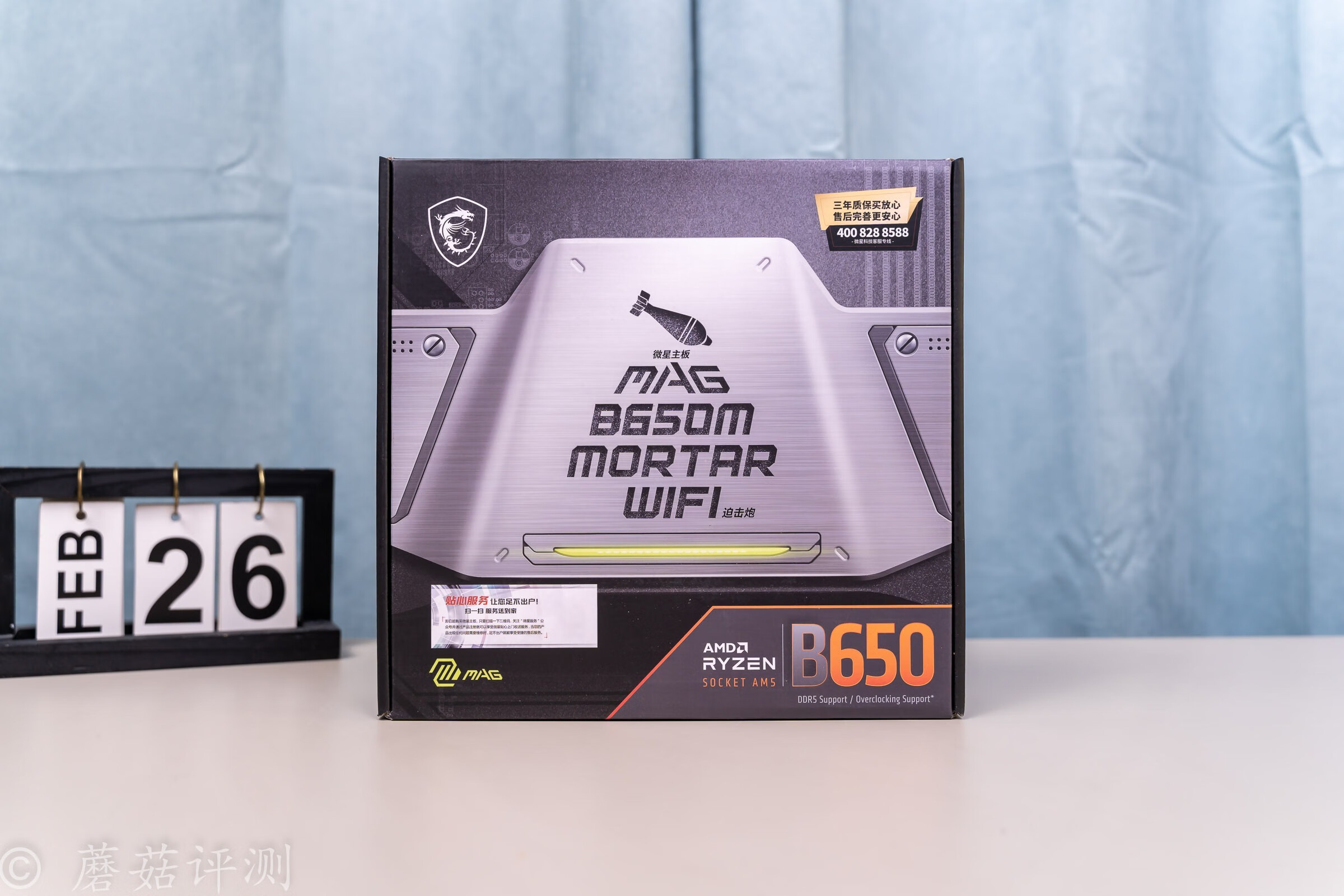

▼纸盒中间是主板的型号，右下角是熟悉的主板南桥型号，AMD的B650。

▼包装背面，详细介绍了主板的各项参数，包括供电、拓展性和一些接口的带宽细节。

▼打开纸箱，主板就放在防静电保护袋中。

▼底部还有一些配件，两个SATA数据线，两个Wifi天线，还有一些M2固定螺丝和说明性的文件。

三、微星B650M迫击炮WIFI主板 外观

▼主板的外观非常漂亮，采用全黑的配色，主板正面覆盖了大量的黑色金属覆盖件。

▼主板的供电部分，左侧和上侧均有大体积的金属散热件覆盖，且其表面有复杂的涂装和拉丝处理。

▼主板的底部，也有多块金属覆盖件，表面也有拉丝和涂装的处理，整体的质感很棒。

▼主板CPU的辅助供电插座，采用8+8Pin设计，看起来就非常给力。

▼主板的右侧，各种接口非常丰富。4Pin的风扇供电插座三个，灯效插座两个，一个5V三针，一个12V四针。

▼右下角还有主板DeBug指示灯，四颗LED指示灯，分别提示主板的故障，方便快速排故。

▼主板的24Pin供电插座下面，有一个机箱前置Type-C插座，下面是一个机箱前置USB Type-A插座。

▼主板的右下角，有六个SATA3.0插座，横着有四个，竖着有两个。

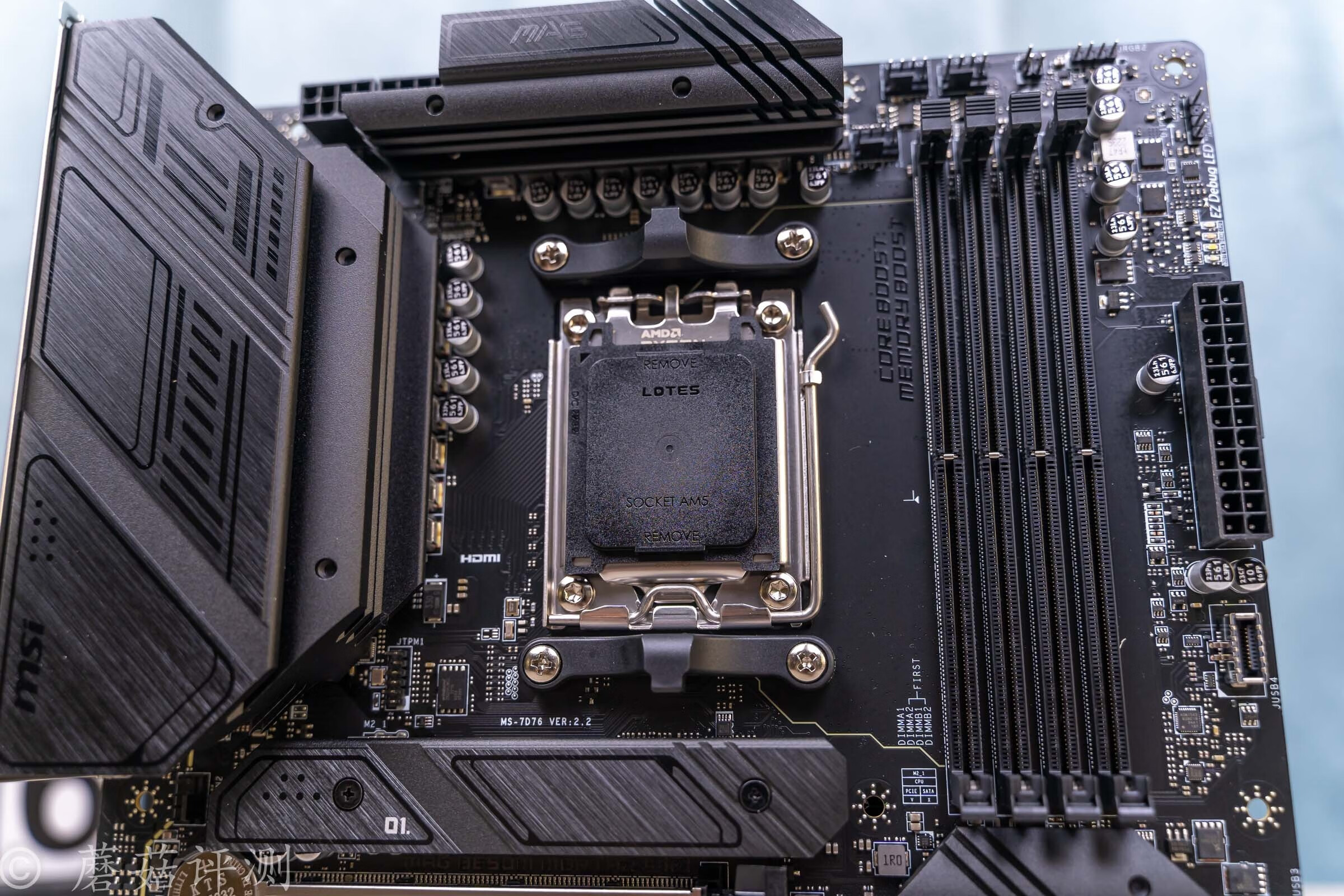

▼最新的AMD的AM5插座，看起来不错，顶部有一个塑料保护盖。

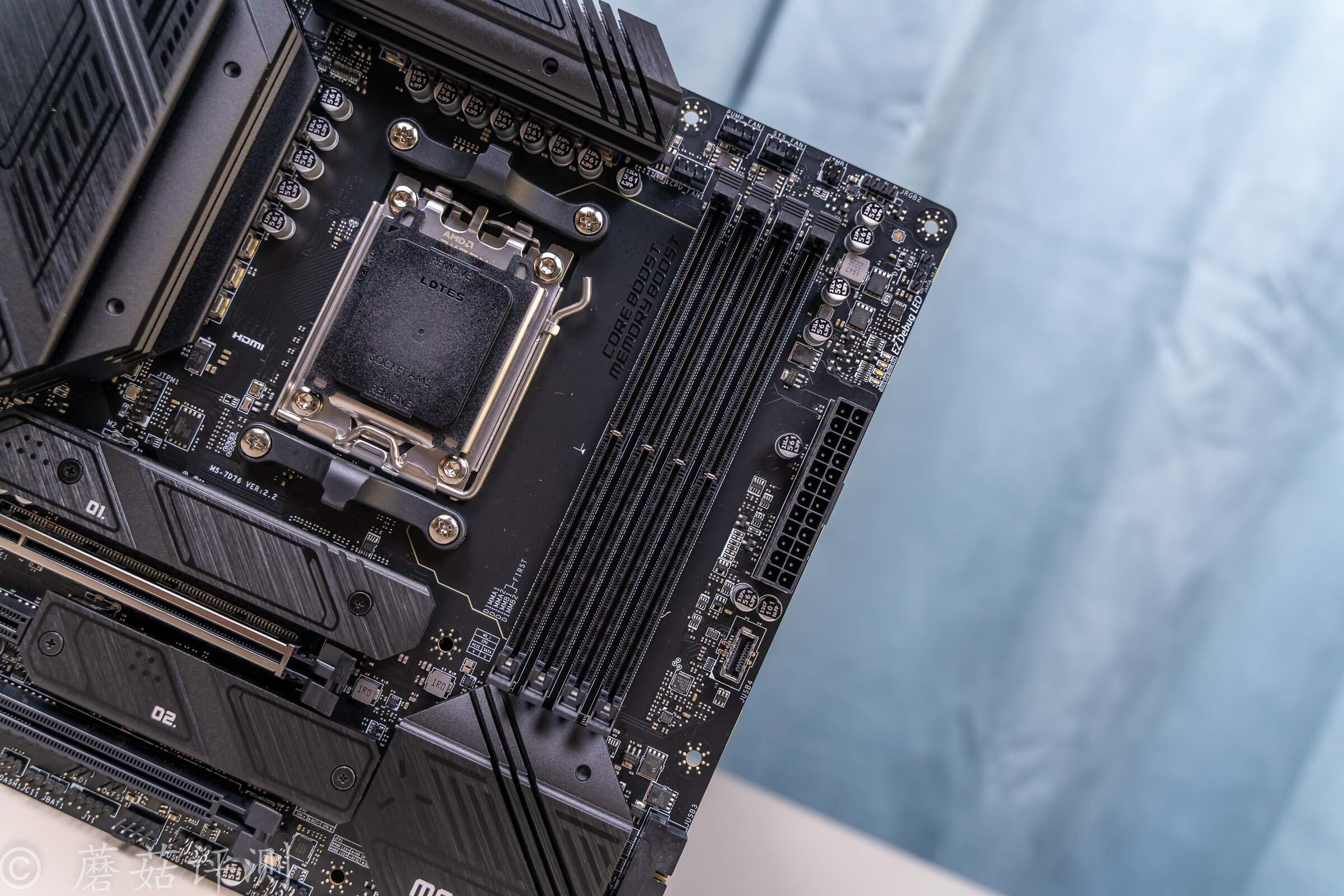

▼内存的插槽部分，四条，支持DDR5内存。最近，D5内存的价格下降的非常明显，整体落到了一个比较合理的价格区间了。

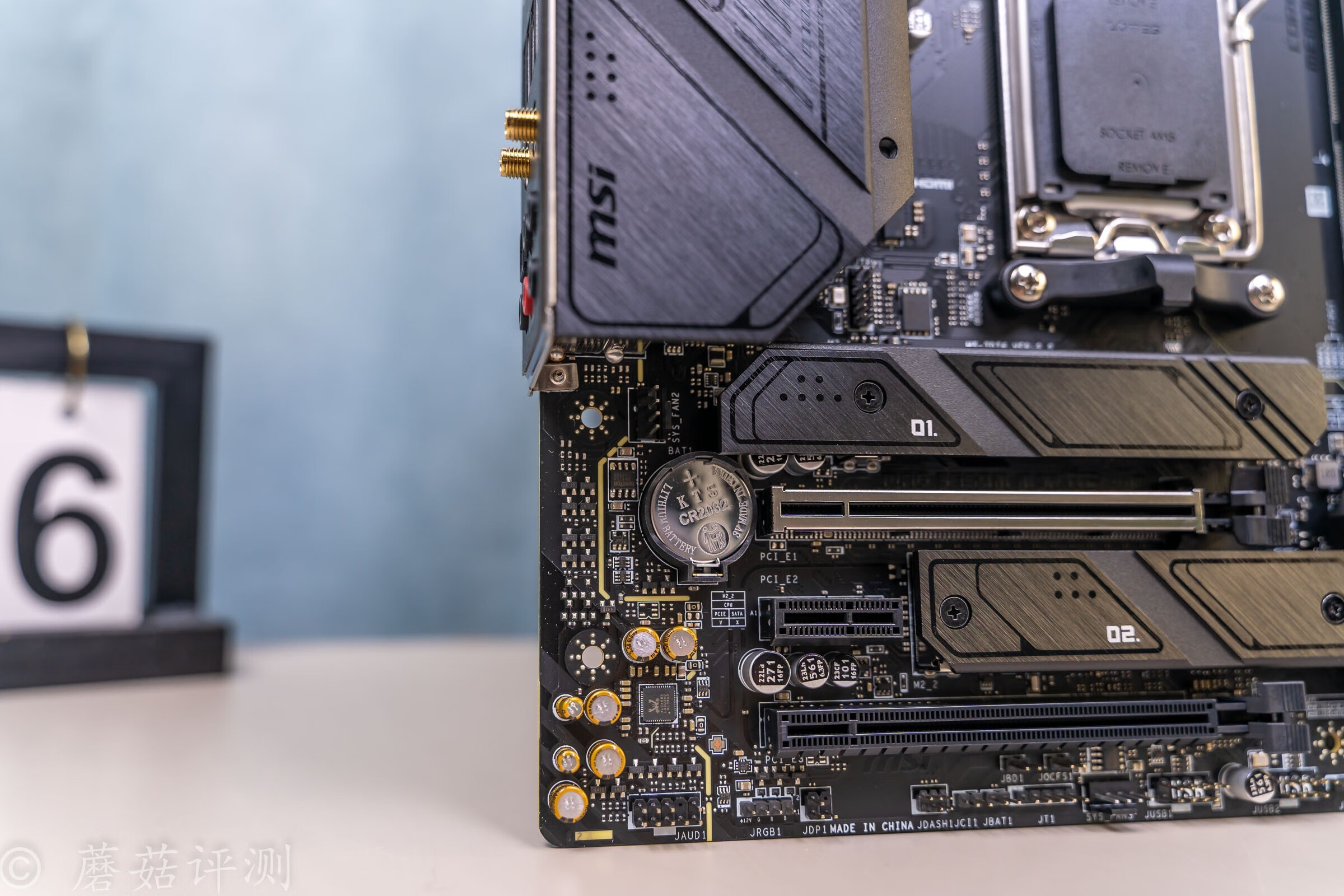

▼主板的主PCIe插槽，最大支持PCIe 4.0 x 16，有金属件包裹，可以加强这个插口的强度，延长其寿命。另外，这里的两个M2插槽，都有金属件覆盖，可以辅助M2固态散热。

▼细节方面，主板的后部，还有一个4Pin的风扇供电插座，方便机箱后部的机箱风扇供电。

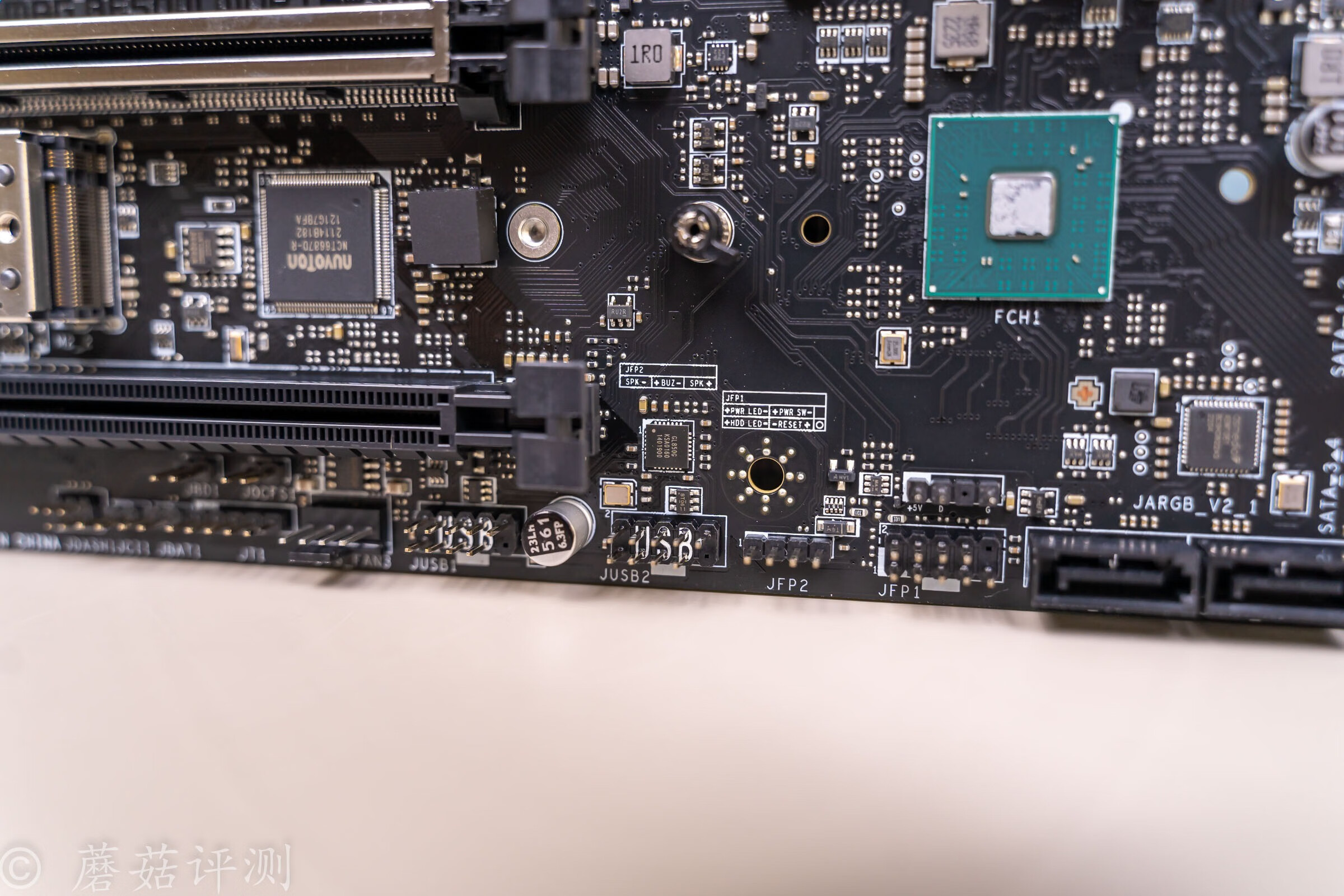

▼主板的底部，各种IO接口，从左到右依次是音频接口，4针12V灯效插座，一些跳线插座，4Pin风扇插座，USB2.0插座两个，机箱跳线插座。

▼右侧还有一个5V三针的灯效插座，还有两个SATA3.0接口。

▼主板的后部，IO接口很多，最左侧是主板BIOS刷写键，视频输出接口，一个HDMI、一个DP，2.5G的Lan口，USB 3.2 Gen2 Type-A接口三个，USB 3.2 Type-C 2 x 2，四个USB 3.2 Gen1 Type-A接口，WIFI天线插座和六个音频插座，其中一个是光纤Line口。

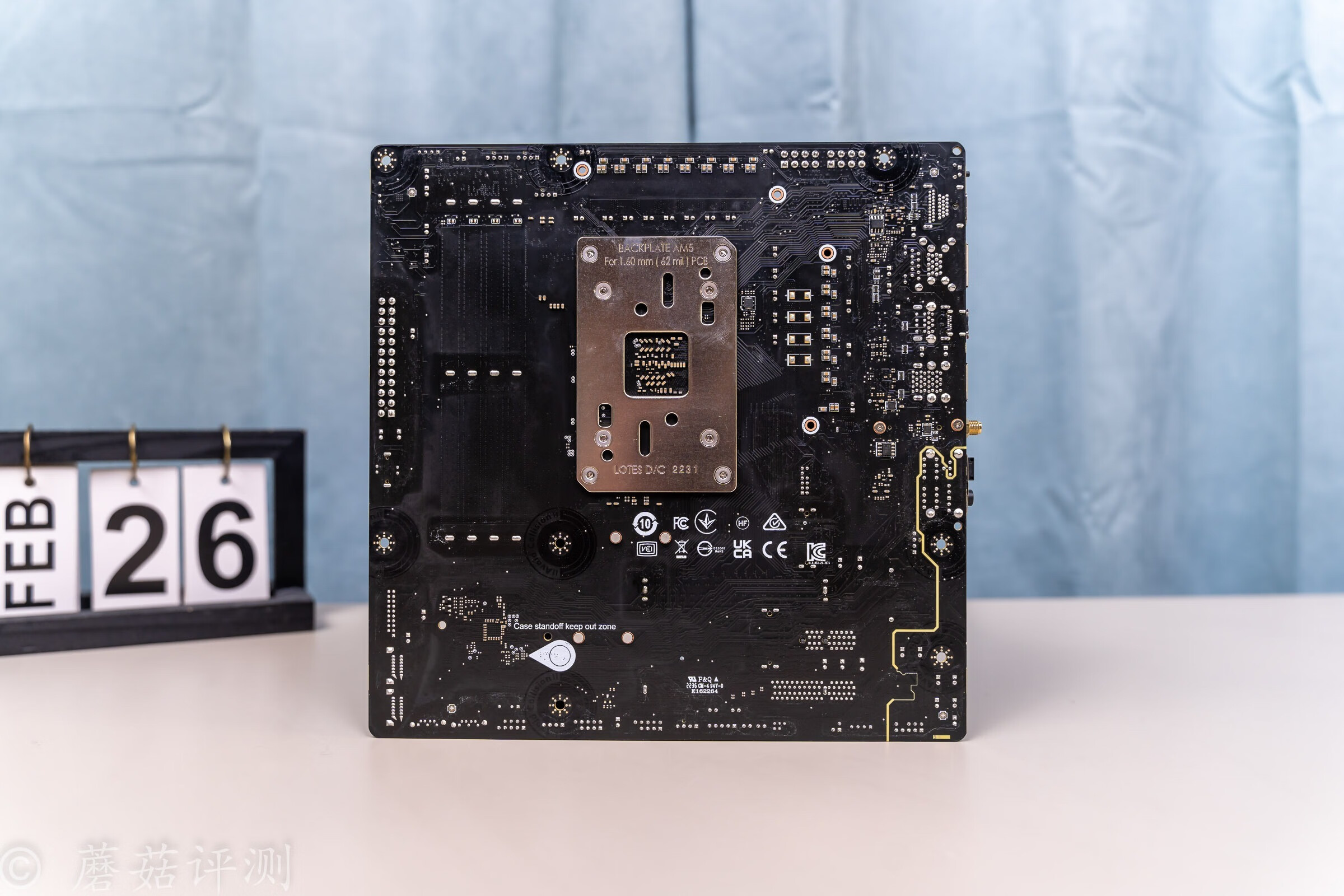

▼主板的背面，还有一些其他元件。

▼主板右下角的音频电路部分，和主板的其他电路部分有物理分隔，可以有效防止干扰，提高信噪比。

四、微星B650M迫击炮WIFI主板 拆解

▼主板底部的两个金属覆盖件取下，下面是两个M2插槽，最大支持2280规格，固定件部分采用快拆设计，旋转一下就能轻松固定。

▼接着取下主板正面的所有覆盖件，看看这块主板的用料情况。

▼主板的金属覆盖件体积都非常巨大，造型独特，可以增大和空气的接触面积，提高散热效率。

▼主板正面的各种元件密密麻麻的，看起来就非常的高端。

▼主板的供电规格很给力，左侧有7相供电，上侧有8相供电。

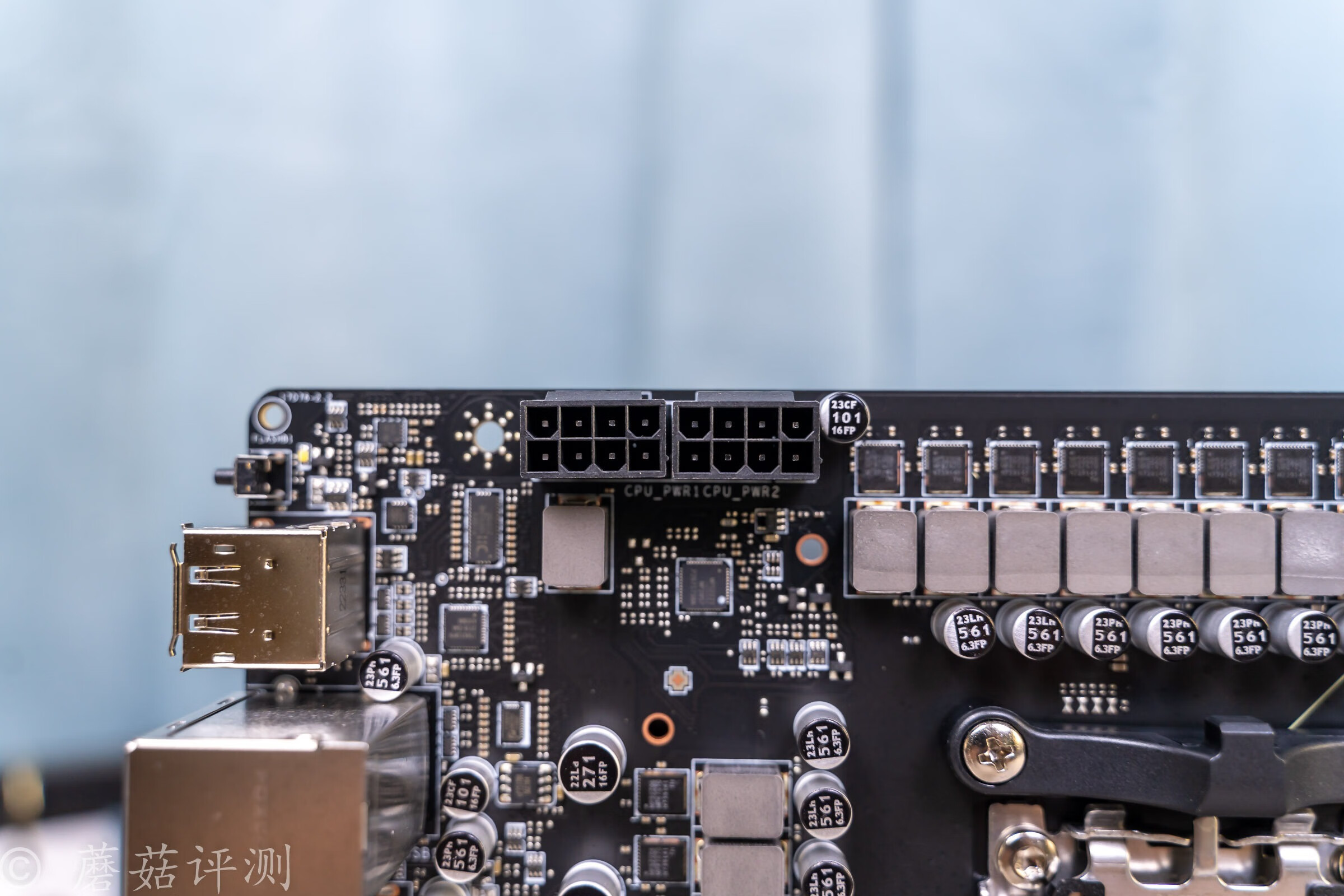

▼主板的CPU辅助供电，采用8+8Pin的设计，插座的金属针都是实心的，过流能力很强，周围有一些稳压滤波的电感电容。

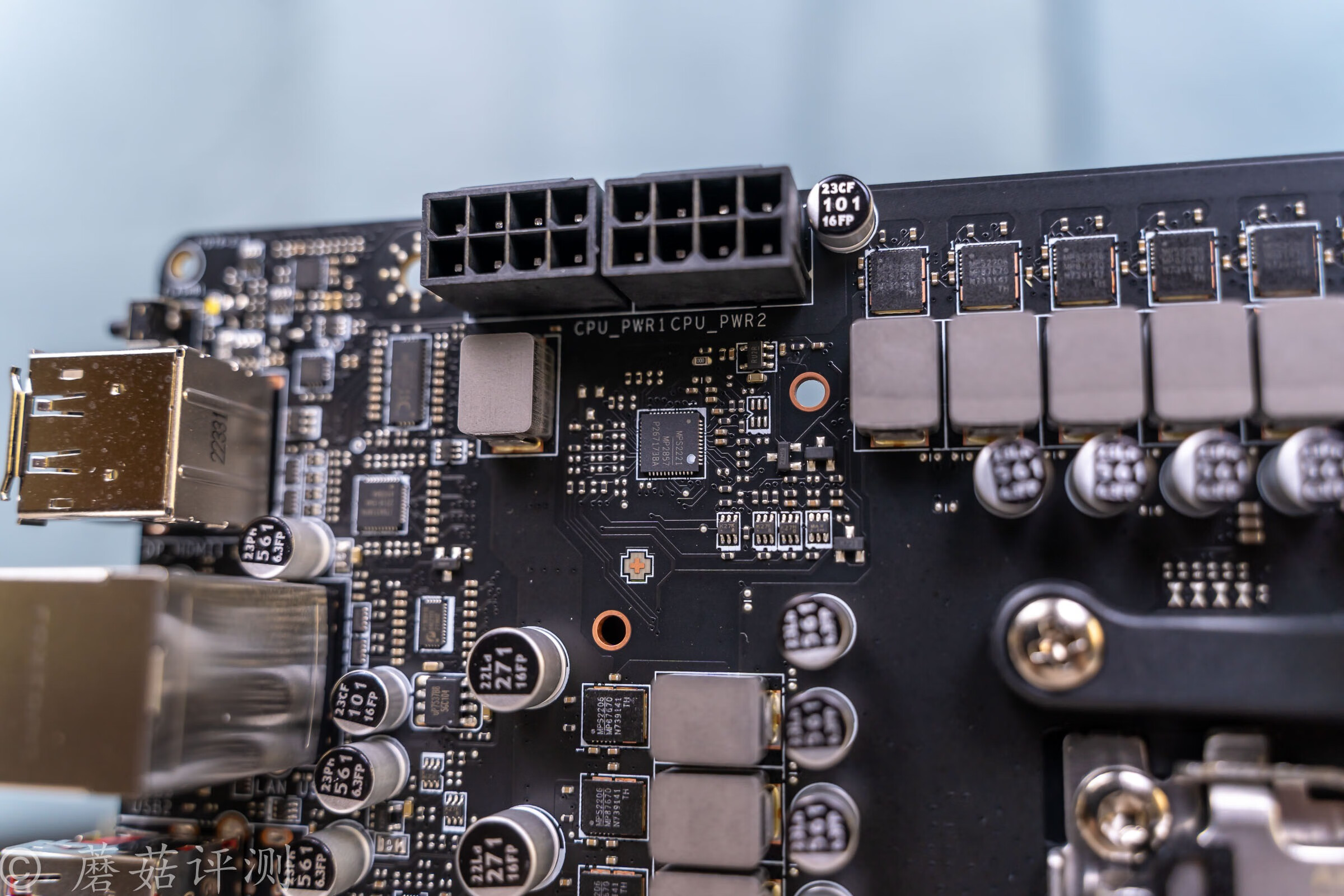

▼供电模组的PWM主控芯片，在8+8Pin辅助供电插座的下面。

▼PWM主控芯片丝印MPS2221，小型号为MP2857，这是一颗带 PMBus 接口的双环路数字多相控制器，可为AMD SVI2供电。在微星B650M迫击炮WIFI主板这里，蘑菇猜测其为双通道配置，6+2相供电PWM型号输出。

▼主板的左侧供电部分，共有7相供电，上面6颗为DrMos，负责处理器的Vcore供电。

▼DrMos丝印MPS2206，小型号MP87670，最大稳定输出电流在80A左右。

▼最下面还有一相供电，主要负责MISC供电。

▼这相供电用的是Maxlinear的MXL7630S，最大稳定输出电流在30A左右。

▼上侧有8相供电，左侧6相为Vcore供电，右侧两相为Vgt供电。主板上侧的8相供电清一色的DrMos，最大稳定输出电流在80A左右。

▼主板供电的背面，并没有任何的IC。根据主板背面覆铜的形状，可以看到最左侧的两相供电是相对独立的，为处理器的Vgt供电。这块主板的供电就很清晰了，总共是12+2+1相供电，PWM控制信号输出6+2相，其中6相Vcore供电控制信号直接进12颗80A的DrMos，剩下2相进2颗80A的DrMos，负责Vgt部分供电，剩下的供电有一颗30A的DrMos负责。整体的供电用料，还是非常豪华的。

▼风扇的4Pin供电插座，都有独立的驱动IC，好评。

▼内存供电部分，非常的简单，因为DDR5内存的PCB上，还有一部分的供电电路。

▼主板的前置Type-C插座旁边，有一颗ASM1543，一款单至双差分通道多路复用开关，集成了Type-C配置通道逻辑电路，用于USB3.1 Type-C多路复用器和CC检测应用。

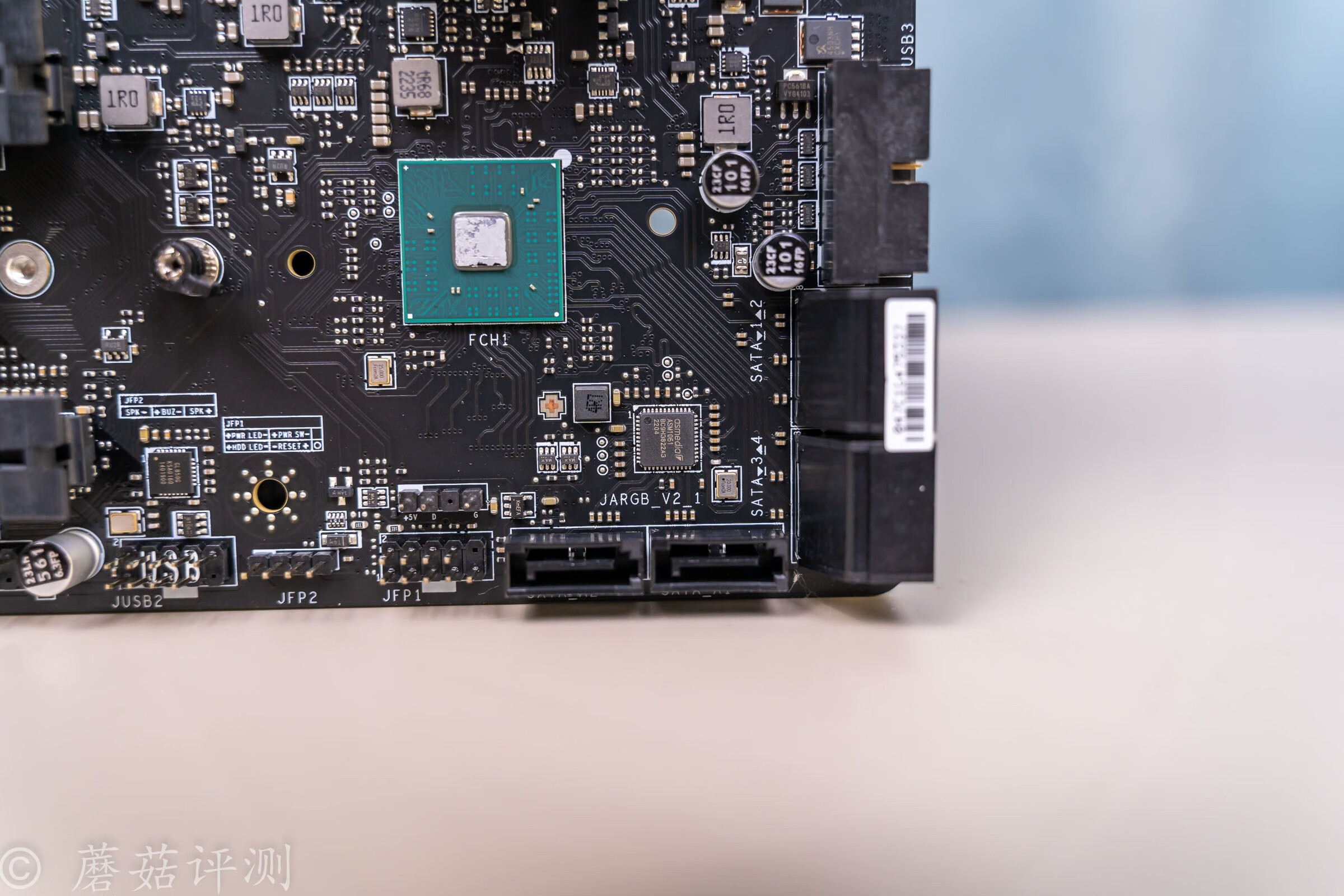

▼主板的右下角，B650南桥芯片，非常的小巧，右上角有一相供电。

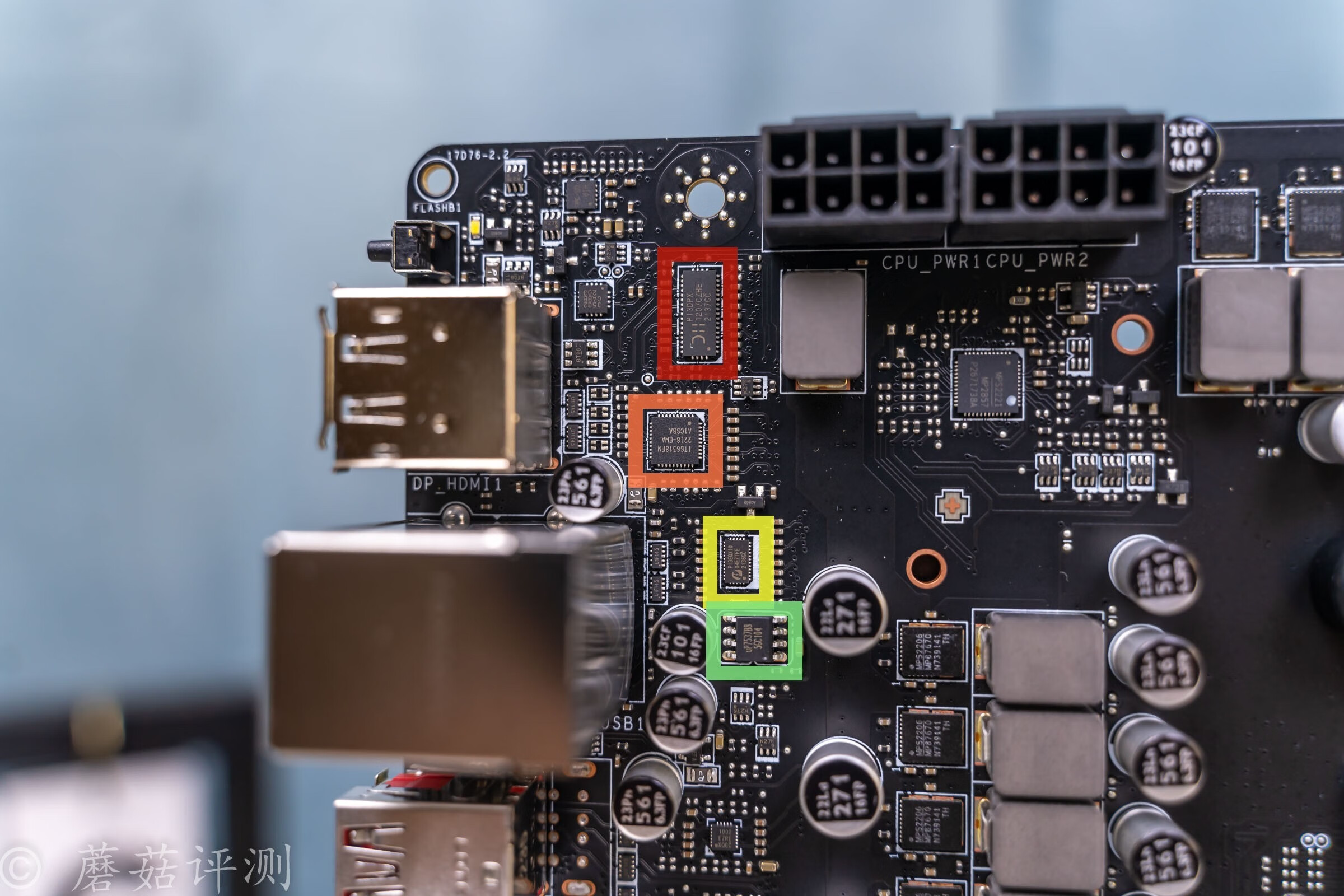

▼主板的后部IO接口部分，芯片也非常多。红框丝印P13DPX，这是一颗显示端口芯片，给主板后部的DP视频输出接口提供支持；橙框丝印IT66318FN，这是一颗重定时缓冲器，用来给HDMI 2.1视频输出接口优化信号；黄框丝印P13EQX，给主板后部的USB 3.2 Gen1/Gen2 Type-A接口提供支持，最大带宽10Gbps；绿框丝印up7537B8，这颗芯片给主板后部的USB接口提供供电支持。

▼红框丝印P13EQX，给主板后部的USB 3.2 Gen1/Gen2 Type-A接口提供支持，最大带宽10Gbps；橙框丝印ASM1074，USB 3.0 Hub主控芯片。

▼红框芯片丝印RTL8125B，2.5G的Lan口主控芯片；橙框是BIOS存储芯片，容量在32MB，旁边好像还有刷写的插座，还有一个BIOS刷写的芯片。

▼声卡芯片，小螃蟹的ALC4080，旗舰级别的声卡芯片。旁边金色的电容，清一色的尼吉康的音频电容。

▼这里有一颗比较大的芯片，丝印NCT6687D，用于检测主板的各种参数。

▼主板底部USB2.0插座的旁边，有一个GL850G，这是一颗USB2.0的HUB芯片。

▼主板的右下角，还有一颗ASM1061，PCIe转SATA接口，应该是给主板底部的两个SATA3.0接口提供支持。

▼主板的背面，并没有什么主要的芯片。

▼主板PCB的用料部分，还是非常不错的，用的是6层板。



五、总结

微星这块B650M迫击炮WIFI主板的整体表现，还是非常棒的。从主板的供电、用料、拓展接口和细节部分，是对得起这个价格的。再加上AMD的AM5插座理论寿命会非常长，对于一些想要选择选择AMD平台的用户来说，选择一块微星的B650M迫击炮WIFI主板，也是没什么问题的。

供电部分的用料，这块主板很不错。CPU的辅助供电插座，采用8+8Pin的设计。供电的模组部分总共有15相，由12+2+1相供电组成。其中Vcore供电12相，清一色80A的DrMos，由6相PWM控制信号控制，每相控制直接进两颗DrMos，这种供电设计形式，一般被称之为超级并联，在供电的响应和温度方面，会比较有优势；Vgt供电2相，也是80A的DrMos；其余部分的供电1相，使用了一颗30A的DrMos来供电。整体的主板的供电电路，有两块体积硕大的金属覆盖件覆盖，可以辅助其散热，保证其稳定运行。

其他的拓展性部分，标配了两个M2插槽，均有金属覆盖件设计。6个SATA3.0接口，四个横置的，两个竖置的。主PCIe插槽为PCIe 4.0 x 16设计，外面有金属件包裹，下面还有一个PCIe 4.0 x 4，一个PCIe 3.0 x 1，方便拓展一些其他硬件。

主板的后部IO接口部分，各种接口非常丰富。风扇的4Pin辅助供电插座部分，这块主板标配了5个，可以轻松满足日常装机需求。

谢谢大家！
